Емкостные стальные сварные аппараты ТУ 3615-002-25435667-2011

В данном разделе каталога  приведены наименование, назначение, область применения стальных сварных аппаратов, конструктивное исполнение, основные параметры, чертежи общих видов с габаритами, присоединительными и установочными размерами.

Условное обозначение аппаратов состоит из букв и цифр. Буквенные обозначения соответствуют шифру типа корпуса аппарата, принятому по ГОСТ 9931-79 «Корпуса цилиндрические стальных сварных сосудов и аппаратов».
Схема условного обозначения аппаратов

Пример записи в других документациях и при заказе аппарата горизонтального с двумя эллиптическими днищами, цельносварного с неподвижными внутренними устройствами, с теплообменным устройством, объёмом 100 м3, с рабочим давлением 1,0МПа из углеродистой стали:

«Аппарат ГЭЭ-1-2-2-100-1,0-У ТУ 3615-002-25435667-2011»

Материальное исполнение корпуса аппарата

Материальное-исполнение-корпуса

Характеристика штуцеров

Характеристика штуцеров

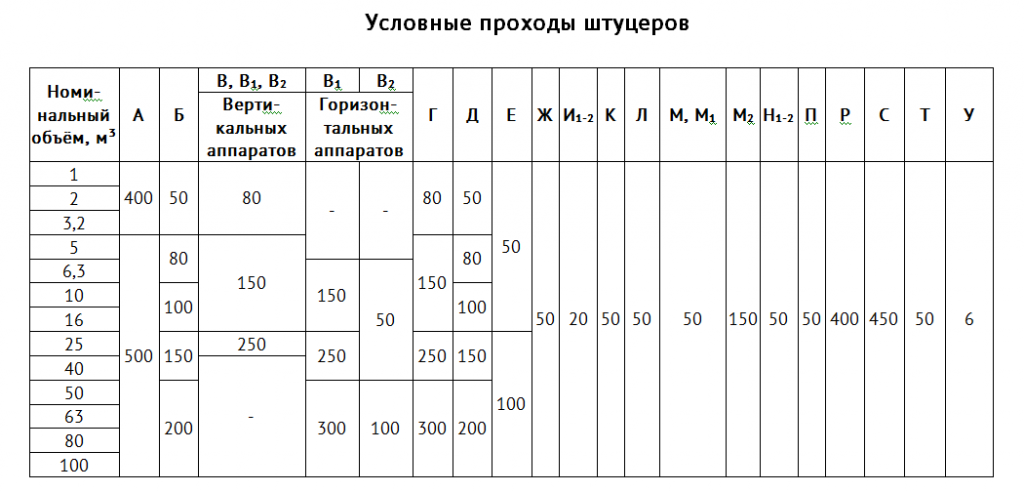

Условные проходы штуцеров
